産品介紹

一、管道泵産品概述
    IHG（ISG）系列單級單吸管道離心泵，是本公司科技(jì )人員聯合國内水泵專家選用國内優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同，在IG型基礎上派生出适用熱水、高溫、腐蝕性化工泵。該系列産品具有高效節能、噪音低、性能可靠等特點。且可根據用戶需求配備防爆電機（IRG、IHG、ISG等），産品按ISO2858标準設計制造。
二、管道泵特點
    1、泵為立式結構，進出口徑相同，且位于同一中心線上，可像閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建築投入低，如電機加上防護罩可置于戶外使用。
    2、軸封采用機械密封.密封面材料:靜環為整體合金或碳化矽、動環為石墨，使用壽命一般在一年以上。
    3、安裝檢修方便，無需拆動管路系統，隻要卸下泵體支架螺母即可抽出全部轉子部件。
    4、可根據使用要求即流量和揚程的需要，采用泵的串、并聯運行方式。
    5、可根據管路布置的要求采用泵的豎式或橫式安裝。

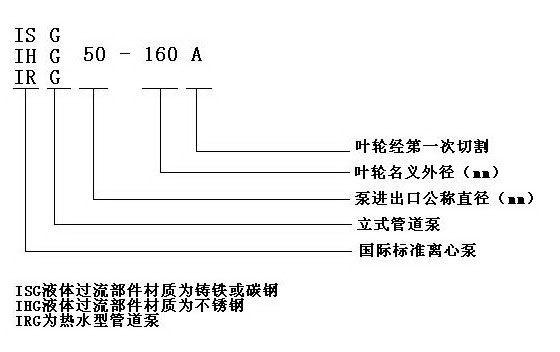

三、管道泵型号意義


四、用途
    1、ISG型立式管道泵，供輸送清水及物理化學性質類似于清水的其它液體之用，适用于工業和城市給排水，高層建築增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環。浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
    2、IRG型立式熱水（高溫）循環泵廣泛适用于：能源、冶金、化工、紡織、造紙以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，使用溫度T≤120℃。
    3、IHG型立式耐腐蝕離心泵适用于輕紡、石油、化工、制藥、衛生、食品、煉油等工業輸送化學腐蝕性液體，使用溫度T≤100℃。
五、工作條件
    1、吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出。
    2、環境溫度≤40度，相對濕度≤95%。
    3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。
    注：如使用介質為帶有細小顆粒，請在訂貨時說明。
六、安裝說明
    1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
    2、安裝時管道重量不應加在水泵上，以免使泵變形。
    3、安裝時必須擰緊地腳螺栓，以免啓動時振動對泵性能的影響
    4、為了維修方便和使用安全，在泵的進出口管路上各安裝一隻調節閥及在泵出口附近安裝一隻壓力表，以保證在額定揚程和流量範圍内運行，确保泵正常運行，增長水泵的使用壽命。
    5、安裝後撥動泵軸，葉輪應無摩檫聲或卡死現象，否則應将泵拆開檢查原因。
七、起動與停車
    1、試驗電機轉向是否正确，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封幹磨損。（具體應按泵上的轉向标志為準）
    2、打開排氣閥，使液體充滿整個泵體，待滿後關閉排氣閥。
    3、檢查各部位是否正常。
    4、用手盤動泵以使潤滑液進入機械密封端面。
    5、高溫型應先進行預熱，升溫速度50℃/小時，以确保各部受熱均勻。
    起動：
    1、全開進口閥門。
    2、關閉吐出管路閥門。
    3、起動電機，觀察泵運行是否正确。
    4、調節出口閥開度到所需工況，如用戶在泵出口外裝有流量或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量或壓力表，應通過調節出口閥門開度，測試泵的電機電流，是電機在額定電流内運行，否則造成泵超負荷運轉（即大電流運行）至使電機燒壞。調整好的出口閥門開啓大與小和管道工況有關。
    5、檢查軸封洩漏情況，正常時機械密封洩露應小于3滴/分。
    6、檢查電機、軸承處溫升≤70℃。
    停車：
    1、高溫型先降溫，降溫速度∠10℃/分。把溫度降低到80℃以下，才能停車。
    2、關閉吐出管道閥門。
    3、關閉電源。
    4、關閉進口閥門。
    5、如長期停車，應将泵内液體放盡。
八、泵的維護
    1、運行中的維護：
    （1）、進口管道必須充滿液體，禁止泵在汽蝕狀态下長期運行。
    （2）、定時檢查電機電流值，不得超過電機額定電流。
    （3）、泵長期運行後，由于機械磨損，使機組噪音及振動增長時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
    2、機械密封維護：
    （1）、機械密封潤滑應清潔無固體顆粒。
    （2）、嚴禁機械密封在幹磨情況下工作。
    （3）如果介質粘度較大或易結晶，停機後應用蒸汽将泵内洗淨，以免下次開機時損壞機封。

九、IHG管道泵性能參數


此泵的詳細性能結構，歡迎來電洽談

聯系電話：13961026099
