WFB型立式無密封自吸泵原理

 自吸泵就是泵在啓動前無需加引水或抽真空（第一次開機前應灌滿水），啓動後經短暫時間運轉，依靠泵本身的作用，把水吸上來并正常運行的一種泵。自吸泵的主要水力元件葉輪和泵殼與一般離心泵相似，泵腔内增加了儲液室和氣水分離室。WFB型無密封自吸泵，無密封應該為副葉輪動力密封，又稱為流體動力密封。它可以克服填料密封及機械密封的某些不足，可以确保無洩漏。

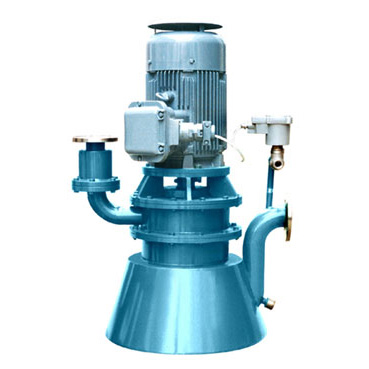

    WFB型無密封自控自吸泵主要由泵體、工作葉輪（主葉輪）、副葉輪、泵軸、電機支架、電控閥、停車止回閥等裝置組成。工作原理為氣液混合式，在泵運轉前，泵體内存在一定量的液體，泵啓動後，由于工作葉輪的旋轉作用，使進液管内的空氣與泵體内的液體充分混合，并被排到氣液分離室，氣液分離室内的空氣從上部逸出，液體從下部返回葉輪進口，重新和進液管的剩餘空氣混合，不斷循環，直到把進液管内的空氣全部排盡，完成自吸。

    副葉輪動力密封原理：副葉輪在工作葉輪上部，運行時和工作葉輪一起旋轉，其作用是減低泵腔的壓力，達到平衡軸向力和防止液體進入密封裝置。副葉輪其實是依靠壓力頂住工作葉輪出口處的高壓液體向外洩漏，停機時副葉輪不起作用，所以應配備停機密封，防止泵腔水外流。

    因WFB型立式自吸泵的泵腔内水力損失比一般離心泵要大，所以配用功率相對較大。

    WFB型無密封自控自吸泵的電控閥作為自吸泵的組成部分之一裝在吸液口的進氣管上，啓泵時電控閥密閉泵體吸液管上的進氣口，使自吸泵泵腔内形成真空，完成自吸全過程。停泵時電控閥開啓，空氣從密閉口進入水泵液管内迅速隔離吸液管内共流的介質，确保泵腔的介質不随吸液管腔内的介質回落到吸液池中，以達到消除虹吸的目的，确保自吸泵二次自吸時正常自吸及運行。 自吸泵停機後出口止回閥靠回水重力關閉，使泵腔内液體不會流出。
