YXCQ系列磁力泵

YONGXV首頁 > 産品中心 > 無洩漏泵 > YXCQ系列磁力泵

YXCQ系列磁力泵

發布：admin 發布時間：2017-06-28

一、結構特點
YXCQ系列磁力驅動泵是将永磁聯軸器的工作原理用于離心泵的高科技(jì )産品，設計合理，工藝先進，具有全密封，無洩漏，耐腐蝕等特點。

1、磁力傳動裝置采用獨特的密集型聚磁式拉推磁路的耦合結構，具有體積小、力矩大、渦流小、可靠性好（無滑脫可能）。

2、噪音小，無振動。磁力泵的動力傳動系統沒有剛性連接，泵軸和電機軸是靠磁力耦合，屬無接觸的柔性連接。采用滑動軸承支承，有極高的同心度和垂直度。泵運行時，除電機本身的振動和噪音外，泵基本上沒有噪音。

3、具有獨特的軸向力平衡系統。由于軸向力平衡系統的獨特，止推軸承端面與滑動軸承端面在運行中基本沒有機械摩擦，因此自然磨損率低，故障率低，維護周期長等優點。

4、該系列泵是以靜密封代替動密封，使泵室處于完全密封狀态，取消了軸封，利用磁力耦合間接驅動，完全消除了“跑、冒、滴、漏”的煩惱。

二、泵過流部件材料和泵用途

根據輸送介質的不同性質，可選用各種不同牌号的金屬材料（1Cr18Ni9Ti、304、304L、316L等）和、鋼襯F46等。

該系列磁力驅動泵結構緊湊外形美觀，體積小，噪音低，運行可靠，使用維修方便。廣泛适用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送無固體顆粒及纖維狀易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體介質的理想設備。

三、YXCQ系列磁力驅動泵結構圖

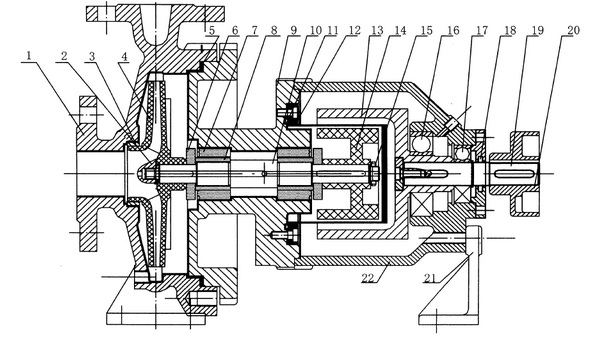

1.YXCQ-FL型襯氟磁力泵結構圖（聯軸器式）

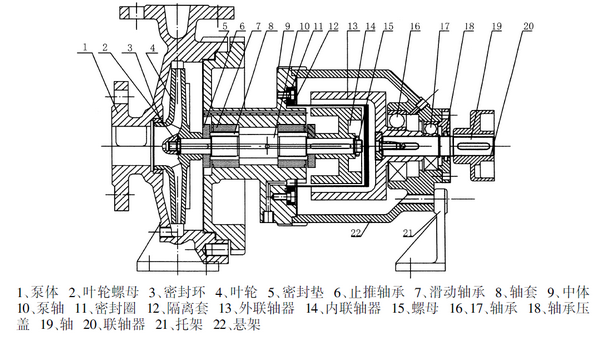

2.YXCQ-BL型金屬磁力泵結構圖（聯軸器式）

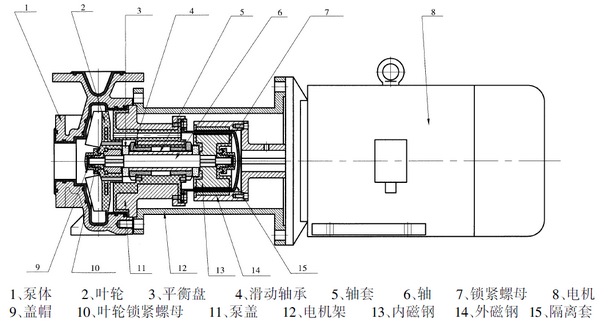

3.YXCQ-F型襯氟磁力泵結構圖（直聯式）

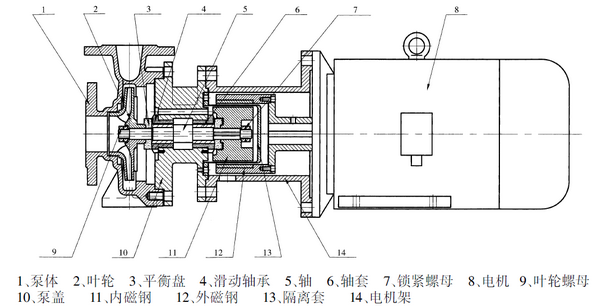

4.YXCQ-B型金屬磁力泵結構圖（直聯式）

五、性能參數

泵型号	流量 m3/h	揚程 m	效率 %	必需汽蝕餘量 m	配用功率 KW	額定轉速 r/min
YXCQ25-25-125	3.2	20	53	2	1.1	2900
YXCQ25-25-125	1.6	5	45	2	0.55	1450
YXCQ25-25-160	3.2	32	46	2	2.2	2900
YXCQ25-25-160	1.6	8	40	2	0.55	1450
YXCQ25-25-200	3.2	50	38	2	4	2900
YXCQ25-25-200	1.6	12.5	33	2	0.75	1450
YXCQ25-25-250	3.2	80	33	2	5.5	2900
YXCQ25-25-250	1.6	20	27	2	1.5	1450
YXCQ40-32-125	6.3	20	52	2	2.2	2900
YXCQ40-32-125	3.2	5	46	2	0.55	1450
YXCQ40-32-160	6.3	32	47	2	3	2900
YXCQ40-32-160	3.2	8	42	2	0.75	1450
YXCQ40-32-200	6.3	50	38	2	5.5	2900
YXCQ40-32-200	3.2	12.5	38	2	0.75	1450
YXCQ40-32-250	6.3	80	32	2	7.5	2900
YXCQ40-32-250	3.2	20	35	2	1.5	1450
YXCQ50-32-125	12.5	20	51	2	3	2900
YXCQ50-32-125	6.3	5	45	2	0.55	1450
YXCQ50-32-160	12.5	32	46	2	4	2900
YXCQ50-32-160	6.3	8	40	2	0.75	1450
YXCQ50-32-200	12.5	50	39	2	7.5	2900
YXCQ50-32-200	6.3	12.5	33	2	1.1	1450
YXCQ50-32-250	12.5	80	33	2	15	2900
YXCQ50-32-250	6.3	20	27	2	2.2	1450
YXCQ65-50-125	25	20	62	2	3	2900
YXCQ65-50-125	12.5	5	55	2	0.55	1450
YXCQ65-50-160	25	32	57	2	5.5	2900
YXCQ65-50-160	12.5	8	51	2	1.1	1450
YXCQ65-40-200	25	50	52	2	11	2900
YXCQ65-40-200	12.5	12.5	46	2	1.5	1450
YXCQ65-40-250	25	80	46	2	18.5	2900
YXCQ65-40-250	12.5	20	39	2	3	1450
YXCQ65-40-315	25	125	39	2	30	2900
YXCQ65-40-315	12.5	32	33	2	5.5	1450
YXCQ80-65-125	50	20	69	2	5.5	2900
YXCQ80-65-125	25	5	64	2	1.1	1450
YXCQ80-65-160	50	32	67	2	11	2900
YXCQ80-65-160	25	8	62	2	1.5	1450
YXCQ80-50-200	50	50	63	2	15	2900
YXCQ80-50-200	25	12.5	57	2	2.2	1450
YXCQ80-50-250	50	80	57	2	30	2900
YXCQ80-50-250	25	20	53	2	4	1450
YXCQ80-50-315	50	125	48	2	45	2900
YXCQ80-50-315	25	32	43	2	7.5	1450
YXCQ100-80-125	100	20	77	4.3	11	2900
YXCQ100-80-125	50	5	73	3	1.5	1450
YXCQ100-80-160	100	32	73	4.3	15	2900
YXCQ100-80-160	50	8	72	3	3	1450
YXCQ100-65-200	100	50	72	4.3	30	2900
YXCQ100-65-200	50	12.5	68	3	4	1450
YXCQ100-65-250	100	80	68	4.3	55	2900
YXCQ100-65-250	50	20	65	3	5.5	1450
YXCQ100-65-315	50	32	58	3	11	1450
YXCQ125-100-200	200	50	77	4.3	45	2900
	100	12.5	72	3	7.5	1450
	67	6	71	2.5	4	980
YXCQ125-100-250	200	80	75	4.3	75	2900
	100	20	72	2.3	11	1450
	67	9	71	2.5	5.5	980
YXCQ125-100-315	100	32	68	2.5	18.5	1450
YXCQ125-100-315	67	15	67	2.5	7.5	980
YXCQ125-100-400	100	50	60	2.5	30	1450
YXCQ125-100-400	67	23	59	2.5	11	980
YXCQ150-125-250	200	20	77	2.8	18.5	1450
YXCQ150-125-250	135	9	76	2.5	7.5	980
YXCQ150-125-315	200	32	75	2.8	30	1450
YXCQ150-125-315	135	15	74	2.5	11	980
YXCQ150-125-400	200	50	70	2.5	45	1450
YXCQ150-125-400	135	23	69	2.5	18.5	980
YXCQ200-150-250	400	20	81	4	37	1450
YXCQ200-150-250	270	10	80	2.8	11	980
YXCQ200-150-315	400	32	79	3.5	55	1450
YXCQ200-150-315	270	15	79	2.8	18.5	980
YXCQ200-150-400	400	50	78	3.5	90	1450
YXCQ200-150-400	270	23	78	2.8	30	980

此泵的詳細性能結構，歡迎來電洽談

聯系電話：13961026099
