産品介紹
一、概述
YXKL系列耐磨耐腐液下泵是我公司結合國内外同類産品研制生産的一種單級單吸長軸液下泵，該泵适用于輸送溫度在0℃～+100℃，含固體顆粒、磨料的強腐蝕性的介質。
YXKL系列耐磨耐腐液下泵所有與介質接觸的部分均采用PPH材料經高溫高壓一次性模壓而成，下護套材質為無壓燒結碳化矽制作，具有結構合理，維修方便，使用壽命長等優點，完全能與同類進口設備相媲美。
泵性能範圍：流量1.6m3/h-400m3/h，揚程：5-80m，液下長度L≤1.8m。
二、泵型号意義說明
例：YXKL50-32-160
YXKL——永旭耐磨耐腐液下泵代号
50——泵進口口徑
32——泵出口口徑
160——葉輪名義直徑
三、YXKL耐腐耐磨液下泵性能參數表
泵型号 | 泵額定轉速 | 泵額定轉速 | ||||||
n=2900r/min | n=1450r/min | |||||||
流量 | 揚程 | 效率 | 配用機電 | 流量 | 揚程 | 效率 | 配用機電 | |
m3/h | m | % | KW | m3/h | m | % | KW | |
YXKL40-32-125 | 6.3 | 20 | 52 | 3 | 3.2 | 5 | 46 | 0.75 |
YXKL40-32-160 | 6.3 | 32 | 47 | 4 | 3.2 | 8 | 42 | 1.1 |
YXKL40-32-200 | 6.3 | 50 | 38 | 7.5 | 3.2 | 12.5 | 38 | 1.5 |
YXKL40-32-250 | 3.2 | 20 | 35 | 2.2 | ||||
YXKL50-32-125 | 12.5 | 20 | 51 | 4 | 6.3 | 5 | 45 | 0.75 |
YXKL50-32-160 | 12.5 | 32 | 46 | 5.5 | 6.3 | 8 | 40 | 1.1 |
YXKL50-32-200 | 12.5 | 50 | 39 | 11 | 6.3 | 12.5 | 33 | 1.5 |
YXKL50-32-250 | 6.3 | 20 | 27 | 2.2 | ||||
YXKL65-50-125 | 25 | 20 | 62 | 5.5 | 12.5 | 5 | 55 | 0.75 |
YXKL65-50-160 | 25 | 32 | 57 | 7.5 | 12.5 | 8 | 51 | 1.5 |
YXKL65-40-200 | 25 | 50 | 52 | 15 | 12.5 | 12.5 | 46 | 2.2 |
YXKL65-40-250 | 12.5 | 20 | 39 | 4 | ||||
YXKL65-40-315 | 12.5 | 32 | 33 | 7.5 | ||||
YXKL80-65-125 | 50 | 20 | 69 | 7.5 | 25 | 5 | 64 | 1.5 |
YXKL80-65-160 | 50 | 32 | 67 | 11 | 25 | 8 | 62 | 2.2 |
YXKL80-50-200 | 50 | 50 | 63 | 18.5 | 25 | 12.5 | 57 | 3 |
YXKL80-50-250 | 50 | 80 | 57 | 37 | 25 | 20 | 53 | 5.5 |
YXKL80-50-315 | 50 | 125 | 48 | 55 | 25 | 32 | 43 | 11 |
YXKL80-50-400 | 25 | 50 | 53 | 18.5 | ||||
YXKL100-80-125 | 100 | 20 | 77 | 15 | 50 | 5 | 73 | 2.2 |
YXKL100-80-160 | 100 | 32 | 73 | 18.5 | 50 | 8 | 72 | 4 |
YXKL100-65-200 | 100 | 50 | 72 | 37 | 50 | 12.5 | 68 | 5.5 |
YXKL100-65-250 | 100 | 80 | 68 | 55 | 50 | 20 | 65 | 7.5 |
YXKL100-65-315 | 50 | 32 | 58 | 15 | ||||
YXKL100-65-400 | 50 | 50 | 68 | 30 | ||||
YXKL125-100-200 | 100 | 12.5 | 72 | 11 | ||||
YXKL125-100-250 | 100 | 20 | 72 | 15 | ||||
YXKL125-100-315 | 100 | 32 | 68 | 22 | ||||
YXKL125-100-400 | 100 | 50 | 60 | 37 | ||||
YXKL150-125-250 | 200 | 20 | 77 | 22 | ||||
YXKL150-100-315 | 200 | 32 | 75 | 37 | ||||
YXKL150-100-400 | 200 | 50 | 70 | 55 | ||||
YXKL200-150-250 | 400 | 20 | 81 | 45 | ||||
YXKL200-150-315 | 400 | 32 | 79 | 75 | ||||
YXKL200-150-400 | 400 | 50 | 78 | 110 | ||||

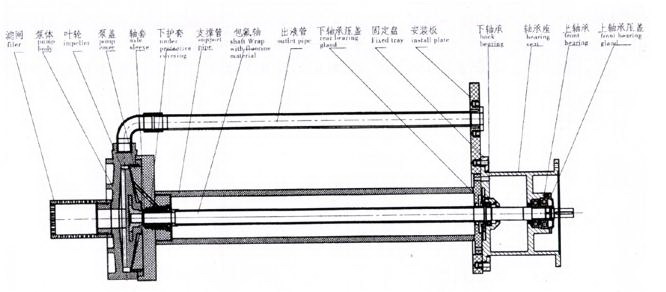

四、YXKL耐腐耐磨泵結構圖
五、結構說明
YXKL系列耐磨耐腐液下泵主要由泵體、葉輪、泵蓋、支撐管、出液管、軸、泵架、底闆、護套、濾網罩等零件組成。
YXKL系列耐磨耐腐液下泵的電機用螺栓固定在電機架上，通過彈性聯軸器傳動。泵體、支撐管、泵架用螺栓連接成一個整體，固定在底闆上，泵的整體通過底闆安裝在容器中。
六、泵的拆卸、裝配
1、泵的拆卸：
a、拆去泵的連接管路，松開電機與電機架的連接螺栓，取下電機，用清水将泵沖洗幹淨。
b、松開泵體與支撐管的連接螺栓，取下泵體并擰下葉輪，取下泵蓋和下護軸套。
c、松開支撐管與底闆的連接螺栓，取下支撐管。
d、取下泵聯軸器，拆開上、下軸承壓蓋，取出轉子部件并逐步取下軸承等零件。
2、泵的裝配方法與泵的拆卸方法相反，如在拆卸或裝配過程中遇到困難，請與我公司技(jì )術部聯系，電話：13961026099
七、安裝、起動與停車
1、安裝
a、泵裝配完畢後，檢查所有的緊固件是否擰緊，并且用手轉動聯軸器，看轉動是否靈活，泵軸與電機軸的同心度應該在兩聯軸器外園上的偏差不得超過0.3mm。
b、泵的吸入口距離容器底部不得小于泵吸入口直徑的1.5倍，四周距離不得小于2.5倍。
c、泵的出液口管路必須另設有支架支撐，不得将管路重量加在泵體上。
2、啓動與停車
a、用手轉動聯軸器，看轉動是否靈活，有無輕重現象，如有則要設法解除，同時檢查液位高度必須高于葉輪中心線以上180mm。
b、點動電機，使旋轉方向與泵規定的方向一緻。
c、關閉出液管路上的閥門。
d、啓動電源，緩慢開啓出液管理上的閥門到需要的性能，經常注意軸承溫度不得超過75℃，并經常對泵架上的黃油嘴内加注耐160℃以上的高溫锂基脂。
e、正常停車應先慢慢關閉出液管路上的閥門。長期停用應把泵從容器中取出并沖洗幹淨。
f、泵在運轉過程中如發現異常應立即停車檢查，進行檢修。
此泵的詳細性能結構，歡迎來電洽談
聯系電話：13961026099
